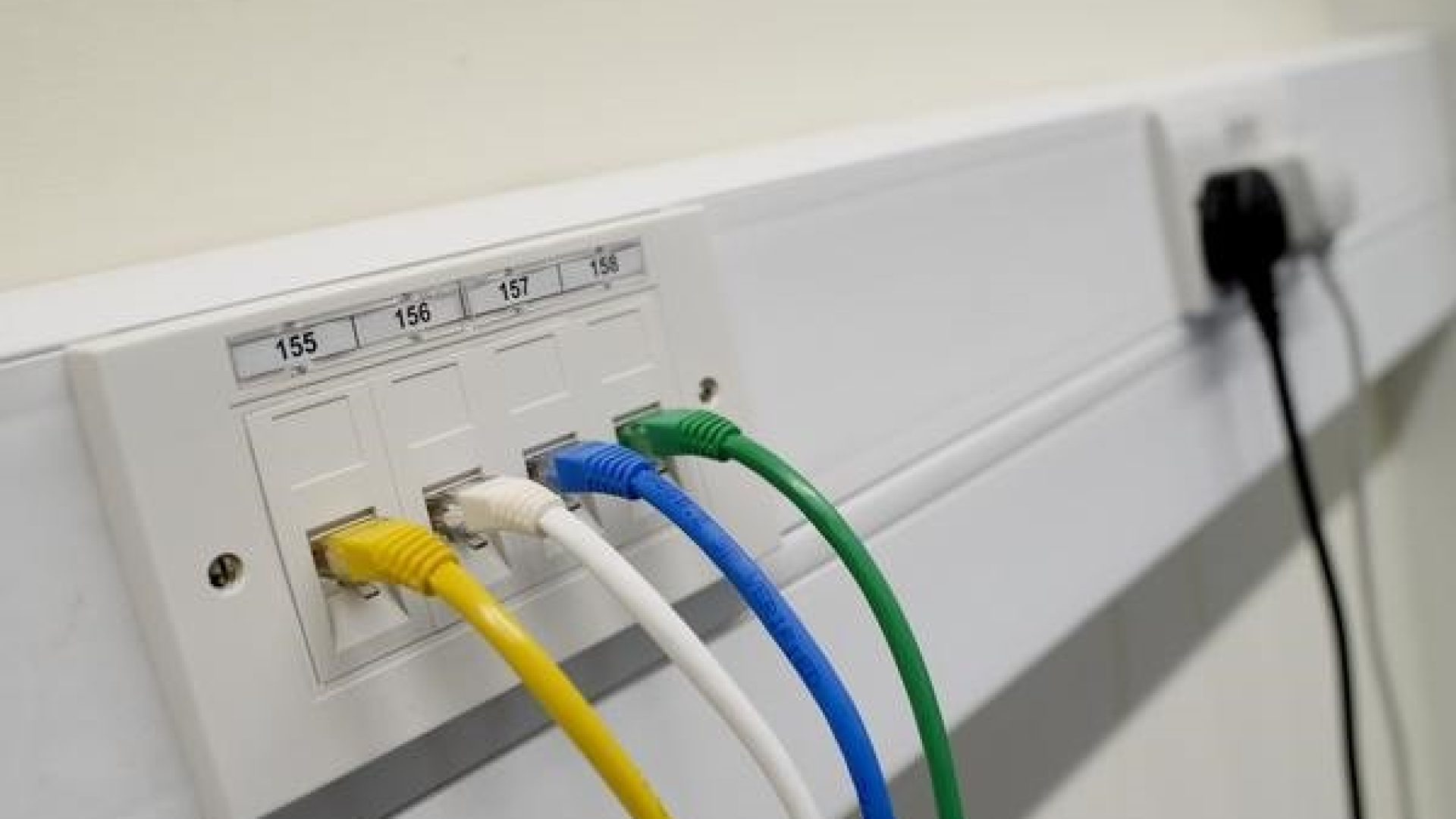

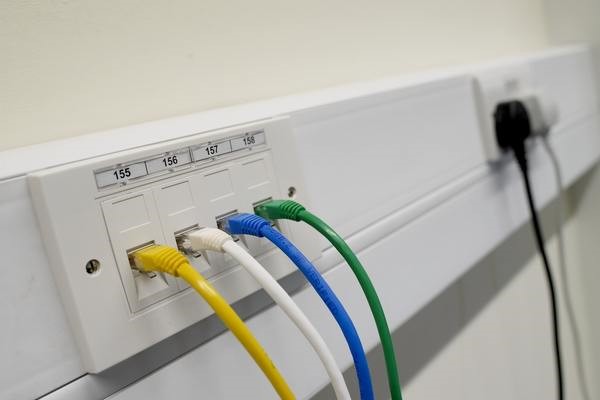

نحوه سیم کشی پریز شبکه به صورت استاندارد و اصولی

سیم‌کشی صحیح پریز شبکه (Ethernet) یکی از مهم‌ترین مراحل در اجرای یک شبکه پایدار و بدون افت سرعت است. اگر کابل‌های شبکه به درستی متصل نشوند، ممکن است اتصال اینترنت قطع شود یا سرعت انتقال داده کاهش یابد. در این راهنما، با نحوه سیم کشی پریز شبکه، استانداردهای سیم‌کشی، نحوه اتصال صحیح کابل‌ها و تست نهایی آشنا خواهید شد.

۱. انتخاب استاندارد سیم‌کشی شبکه

دو استاندارد اصلی برای سیم‌کشی پریز شبکه وجود دارد:

• T568A
• T568B

این دو استاندارد در ترتیب رنگ سیم‌ها تفاوت دارند اما عملکرد یکسانی دارند. استاندارد T568B در اغلب شبکه‌ها و تجهیزات امروزی رایج‌تر است.

ترتیب رنگ سیم‌ها در استاندارد T568A و T568B

نکته: در بیشتر مواقع، برای شبکه‌های سازمانی و خانگی از استاندارد T568B استفاده می‌شود، مگر اینکه تجهیزات شما به استاندارد خاصی نیاز داشته باشند.

× 📣 اینجا محل دیده شدن تبلیغ شماست کلیک کن AD

۲. ابزارهای مورد نیاز برای سیم‌کشی پریز شبکه

قبل از شروع کار، ابزارهای زیر را آماده کنید:

• کابل شبکه (Cat5e، Cat6، یا بالاتر)

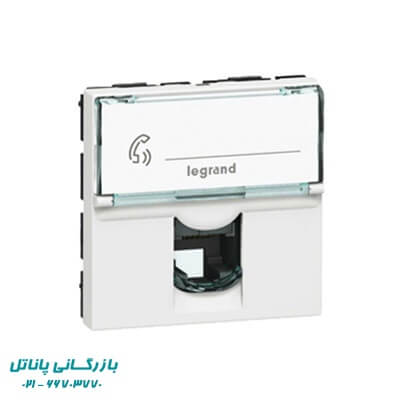

• پریز شبکه (Keystone Jack)
• آچار پانچ (Punch Down Tool)
• سیم‌چین یا کاتر کابل
• تستر کابل شبکه

۳. مراحل سیم‌کشی پریز شبکه

مرحله ۱: آماده‌سازی کابل شبکه

۱. حدود ۵ سانتی‌متر از روکش کابل را جدا کنید تا به سیم‌های داخلی دسترسی پیدا کنید.
۲. سیم‌ها را باز کرده و صاف کنید تا به راحتی در داخل پریز قرار گیرند.

مرحله ۲: اتصال سیم‌ها به پریز شبکه

۱. استاندارد موردنظر (T568A یا T568B) را انتخاب کنید.
۲. سیم‌ها را مطابق ترتیب رنگی داخل شیارهای پریز قرار دهید.
3. با آچار پانچ، سیم‌ها را محکم داخل شیارهای پریز فشار دهید. این کار باعث می‌شود سیم‌ها به درستی متصل شوند و ارتباط برقرار شود.

نکته: حتماً دقت کنید که سیم‌ها به درستی و بدون اشتباه رنگی پانچ شوند، زیرا در غیر این صورت اتصال شبکه دچار مشکل خواهد شد.

در ادامه می توانید مقاله ساخت لوپ با کابل شبکه را هم مطالعه کنید.

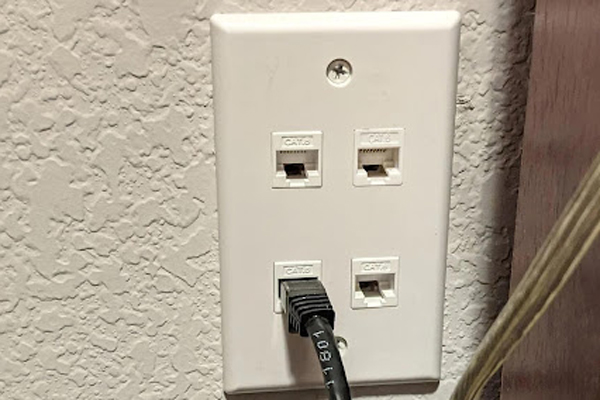

مرحله ۳: بستن پریز و تست نهایی

۱. درپوش پریز را ببندید تا سیم‌ها در جای خود محکم شوند.
۲. کابل شبکه را به پریز متصل کنید و تست بگیرید.

۴. نحوه تست پریز شبکه

پس از سیم‌کشی، حتماً تست کنید تا مطمئن شوید که اتصال درست برقرار شده است. برای این کار:

1. از تستر شبکه استفاده کنید. یک سر کابل را به پریز و سر دیگر را به تستر متصل کنید.
2. بررسی کنید که چراغ‌های تستر به ترتیب روشن شوند. اگر چراغ‌ها درست کار نکنند، ممکن است یکی از سیم‌ها اشتباه پانچ شده باشد.
3. در صورت وجود خطا، پریز را باز کرده و سیم‌های متصل را بررسی کنید.

۵. نکات مهم برای جلوگیری از مشکلات رایج

• از کابل‌های با کیفیت استفاده کنید تا از افت سرعت و نویز جلوگیری شود.
• از پانچ صحیح سیم‌ها اطمینان حاصل کنید تا اتصال دچار قطعی نشود.
• پریز را در مکانی مناسب نصب کنید تا از آسیب‌دیدگی جلوگیری شود.
• همیشه از تستر شبکه استفاده کنید تا از صحت اتصال اطمینان حاصل شود.

جمع‌بندی

سیم‌کشی پریز شبکه اگر طبق استاندارد و اصول انجام شود، باعث عملکرد بهتر و بدون قطعی در شبکه خواهد شد. رعایت ترتیب رنگ سیم‌ها، استفاده از کابل‌های مناسب و تست اتصال از موارد کلیدی در این کار هستند. در نهایت، با استفاده از تستر شبکه، می‌توانید از صحت اتصال مطمئن شوید و مشکلات احتمالی را برطرف کنید.

سوالات متداول

۱. تفاوت استاندارد T568A و T568B در چیست؟

تنها تفاوت آن‌ها در ترتیب رنگ سیم‌ها است، اما عملکرد هر دو یکسان است.

۲. اگر کابل شبکه را اشتباه پانچ کنیم، چه مشکلی پیش می‌آید؟

ممکن است اتصال شبکه برقرار نشود یا سرعت کاهش یابد. در این صورت باید دوباره سیم‌ها را پانچ کنید.

۳. آیا می‌توان از کابل Cat5e به جای Cat6 استفاده کرد؟

بله، اما کابل Cat6 سرعت و کیفیت بهتری دارد و برای شبکه‌های گیگابیتی توصیه می‌شود.

۴. بهترین ابزار برای تست سیم‌کشی شبکه چیست؟

تستر کابل شبکه که نشان می‌دهد آیا سیم‌ها به درستی پانچ شده‌اند یا خیر.
